數字?jǐn)z像機時代，讓監控系統除了能看得到還能簡單做到了聽得見的目標。很多人在問拾音器怎么接攝像頭，今天整理了一些應用層面的東西。真真正正的跟大家探討一些拾音器怎么連接到網絡攝像機。

一、常見拾音器及接口形態
  市場上現有常見拾音器形態有① ② ③ ④ ⑤：

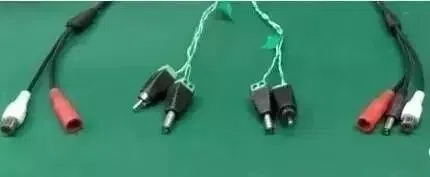

對應接口形態① ② ③ ④ ⑤：

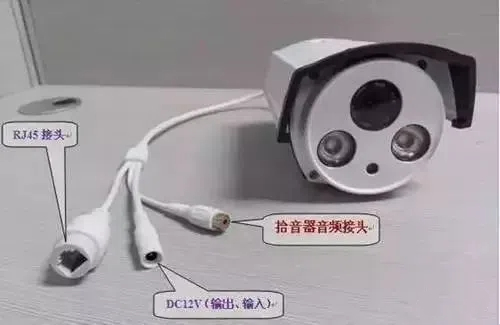

SSC(130萬+像素)，則配有拾音器音頻接頭，接頭如下圖：

  接頭說明：

  1、RJ45接頭，是接插網絡水晶頭。用于傳輸攝像機錄取的音、視頻網絡信號;
  2、DC12V接頭，是攝像機電源輸入接口(5.5mm(母座)接口)，可以外接12v電源;當RJ45接頭連接交換機(標準POE或SPOE)時，可以給拾音器或者其他12v弱電設備作為供電接口使用;
  3、拾音器音頻接頭，是常見的音視頻蓮花接頭(母座)，用于連接拾音器錄取的音頻模擬信號。

二、拾音器常用供電方式
  1、攝像機、拾音器各自獨立供電：
  使用兩個12V電源或2路集中供電電源(限制20米內);
  2、三通頭共享供電：
  1個12V電源或1路集中供電電源，限制20米內;
  3、SPOE交換機供電：
  標準100米以內、超遠200米以內。

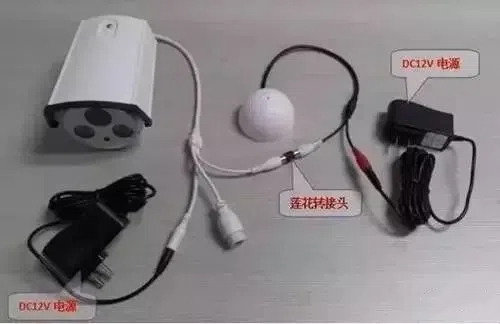

三、攝像機、拾音器各自獨立供電連接示范

  連接說明：

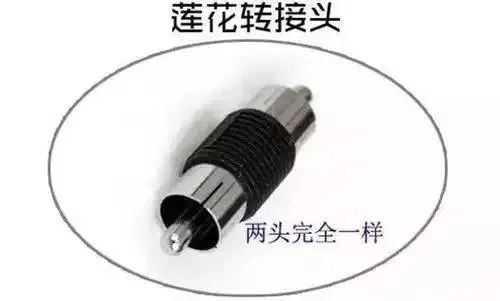

  （1）用兩個12V電源分別接入攝像機和拾音器；（2）—用一個蓮花轉接頭將攝像機、拾音器的信號線連起來即可。

四、三通頭 加 1個12V電源，一拖二共享供電連接示范

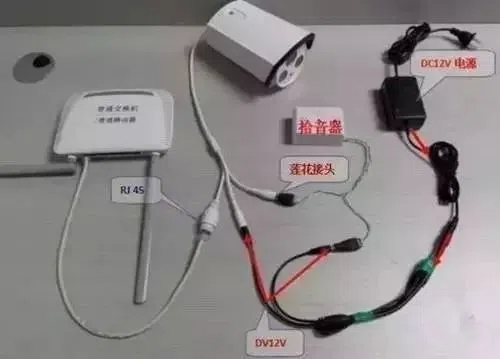

1、自制接頭類拾音器(電源一拖二共享供電)：

連接說明：
  （1）、用網線將攝像機RJ45接頭連到交換機/路由器網口;
  （2）、手工做好拾音器音頻信號蓮花接頭(公)，然后接到攝像機尾線的蓮花頭母座;
  （3）、電源方面，用一條一拖二的(一母兩公)分接電源線，將電源分別接入攝像機與拾音器的電源接口，實現12V DC電源同時給攝像機、拾音器供電。
  此處，拾音器電源線接的是DC電源母座(類似于攝像機尾線DC母座)

  連接說明：
  （1）、拾音器信號端用蓮花轉接頭接入攝像機尾線;（2）電源方面，同理用一拖二分接線將電源分別接入攝像機與拾音器的電源接口。
五、SPOE交換機供電(標準100米以內、超遠200米)連接示范

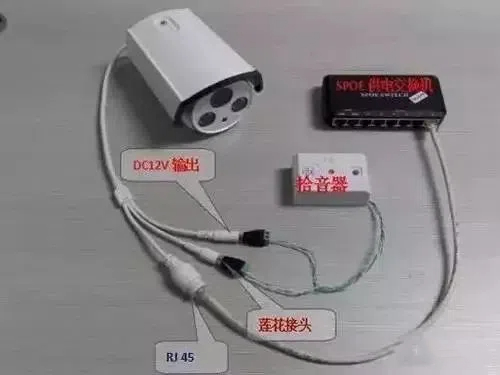

1、自制接頭類拾音器(SPOE交換機供電)：

  連接說明：
  用網線將攝像機RJ45接頭連到SPOE供電交換機供電網口;—手工做好拾音器電源接頭(公)并插到攝像機尾線DC12V母座(利用攝像機尾線DC輸出給拾音器供電);(2)手工做好拾音器音頻信號蓮花接頭(公)，然后接到攝像機尾線的蓮花頭母座即可。

2、自帶接頭類拾音器(SPOE交換機供電)：

  連接說明：
（1）、用網線將攝像機RJ45接頭連到SSC供電交換機供電網口;
（2）、用一個蓮花轉接頭將攝像機、拾音器的信號線連接起來;
（3）、電源：用一個轉接頭將拾音器電源母座連到攝像機尾線DC母座(利用攝像機尾線DC輸出給拾音器供電)。
